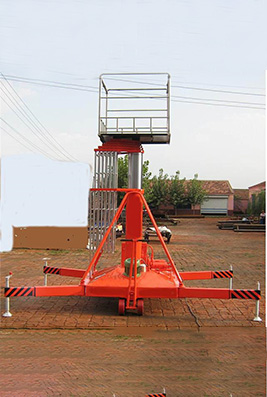

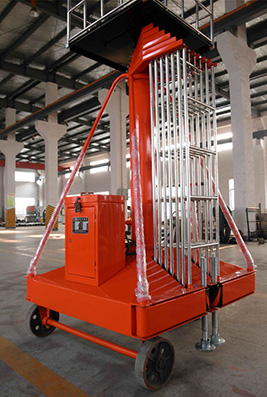

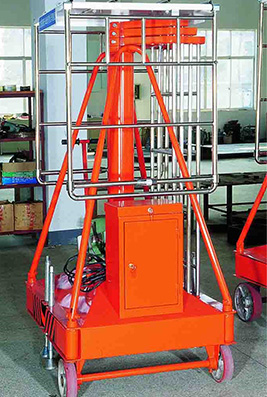

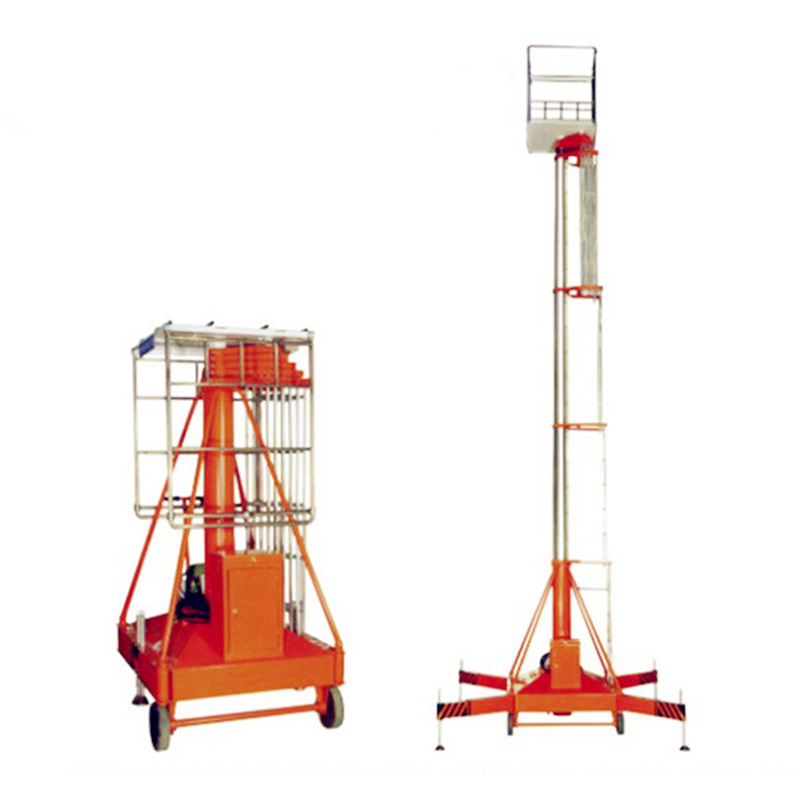

Elevador de cilindro de manga antirrotación de escalera simple
Este equipo es adecuado para grandes centros de exposición y salas altas, con una altura operativa de más de 20 m. Cuando el cilindro de aceite está inclinado, puede entrar y salir de la compuerta libremente y es fácil de colocar y mantener. La altura máxima del ascensor puede alcanzar los 35 m, y funciona el control remoto inalámbrico importado.
Características del producto:
El todo escritorio de un solo cilindro de manguito antirrotación tipo de plataforma de trabajo aéreo se compone de un foro, cilindro de aceite telescópico, escalera simple o doble mecanismo antirrotación de escalera, depósito de aceite del chasis, estabilizador, pasillos rueda, etc. Cuando se arranca el motor, el motor acciona la herramienta bomba otorgar aceite. El aceite entra el cilindro de aceite a través de la válvula unidireccional y el canal electromagnético, y el cilindro de aceite telescópico sube parte con la ayuda de|| ||una sección. Cuando la plataforma sube a la máxima altura, la máquina esfuerzo alcanza la presión nominal de trabajo. Hay una válvula de rebose para descargar, y el aceite estrés se mantiene a una presión de funcionamiento constante. Después del cierre, la válvula unidireccional continúa la presión, y la plataforma permanece en la posición máxima de trabajo. La plataforma puede permanecer||| |en cualquier rol bajo el más pico de acuerdo con el trabajo superior en el sitio.
Técnico Parámetros:
Modelo |
GTTY-6A |
GTTY—8A |
GTTY-10A |
Altura de trabajo (m) |
8 |
10 |
12 |
Altura de la plataforma (m) |
6 |
8 |
10 |
Capacidad de carga (kg) |
200 |
200 |
200 |
Longitud de la colección (m) |
1.02 |
1.16 |
1.16 |
Ancho de colección (m) |
0.85 |
0,92 |
1 |
Altura de la colección (m) |
1.8 |
2 |
2.1 |
Longitud de la plataforma (m) |
0.75 |
0.8 |
0.8 |
Ancho de la plataforma (m) |
0.75 |
0.8 |
0.8 |
Altura de la barandilla (m) |
1 |
1 |
1 |
Resistencia al viento (nivel) |
5 |
5 |
5 |
Voltaje (v) CA/CC |
220/12v |
220/12v |
220/12v |
Potencia del motor (kw) |
1.1 |
1.1 |
1.1 |
Modo de caminar |
Implementación de mano de obra |
Implementación de mano de obra |
Implementación de mano de obra |
Presión de aceite del sistema |
12Mpa |
12Mpa |
12Mpa |
Velocidad de subida/bajada (m/s) |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
Peso operativo (kg) |
480 |
580 |
650 |
Modelo |
GTTY-12A |
GTTY—14A |
GTTY-15A |
Altura de trabajo (m) |
14 |
dieciséis |
17 |
Altura de la plataforma (m) |
12 |
14 |
15 |
Capacidad de carga (kg) |
200 |
200 |
200 |
Longitud de la colección (m) |
1.4 |
1.4 |
1.4 |
Ancho de colección (m) |
1.23 |
1.23 |
1.23 |
Altura de la colección (m) |
2.2 |
2.3 |
2.4 |
Longitud de la plataforma (m) |
0.8 |
0.8 |
0.8 |
Ancho de la plataforma (m) |
0.8 |
0.8 |
0.8 |
Altura de la barandilla (m) |
1 |
1 |
1 |
Resistencia al viento (nivel) |
5 |
5 |
5 |
Voltaje (v) CA/CC |
220/12v |
220/12v |
220/12v |
Potencia del motor (kw) |
1.1 |
1.1 |
1.1 |
Modo de caminar |
Implementación de mano de obra |
Implementación de mano de obra |
Implementación de mano de obra |
Presión de aceite del sistema |
12Mpa |
12Mpa |
12Mpa |
Velocidad de subida/bajada (m/s) |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
Peso operativo (kg) |
900 |
1075 |
1200 |
| Modelo | GTTY-6A | GTTY—8A | GTTY-10A |
| Altura de trabajo (m) | 8 | 10 | 12 |
| Altura de la plataforma (m) | 6 | 8 | 10 |
| Capacidad de carga (kg) | 200 | 200 | 200 |
| Longitud de la colección (m) | 1.02 | 1.16 | 1.16 |
| Ancho de colección (m) | 0.85 | 0,92 | 1 |
| Altura de la colección (m) | 1.8 | 2 | 2.1 |
| Longitud de la plataforma (m) | 0.75 | 0.8 | 0.8 |
| Ancho de la plataforma (m) | 0.75 | 0.8 | 0.8 |
| Altura de la barandilla (m) | 1 | 1 | 1 |
| Resistencia al viento (nivel) | 5 | 5 | 5 |
| Voltaje (v) CA/CC | 220/12v | 220/12v | 220/12v |
| Potencia del motor (kw) | 1.1 | 1.1 | 1.1 |
| Modo de caminar | Implementación de mano de obra | Implementación de mano de obra | Implementación de mano de obra |
| Presión de aceite del sistema | 12Mpa | 12Mpa | 12Mpa |
| Velocidad de subida/bajada (m/s) | 0,02/0,05 | 0,02/0,05 | 0,02/0,05 |
| Peso operativo (kg) | 480 | 580 | 650 |
