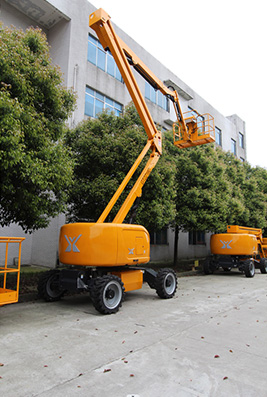

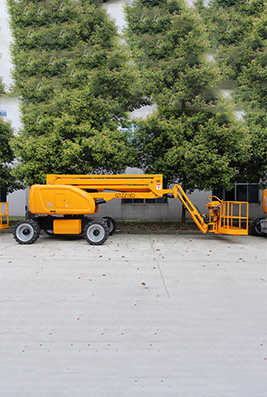

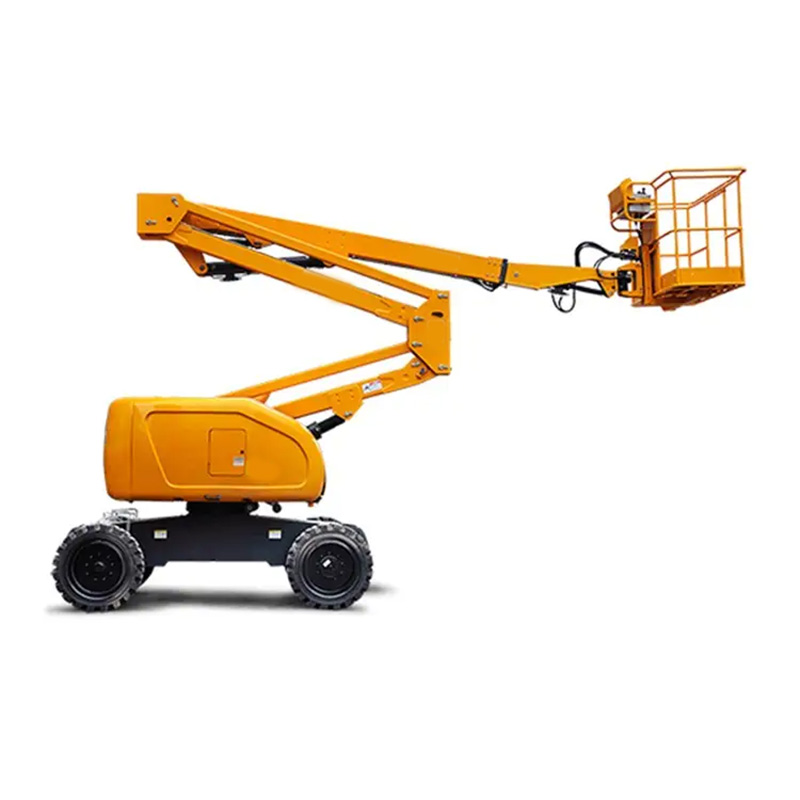

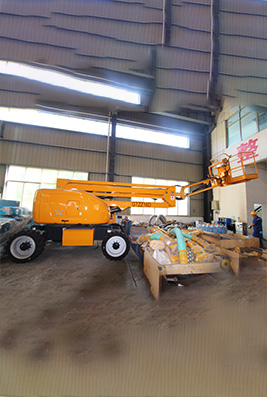

Plataforma de trabajo aéreo de brazo curvo eléctrico
La plataforma de trabajo aéreo tipo Jib autopropulsado GTQZ es un nuevo producto desarrollado por nuestra empresa. El equipo utiliza la batería de plomo-ácido de gran capacidad American Trojan como fuente de energía, que puede adaptarse a la aplicación de campo en terreno accidentado y conducir sin problemas; Tracción en las cuatro ruedas, frenado, capacidad de ascenso del 45%; La parte de la pluma es un mecanismo de articulación compuesto por dos grupos de cuatro bielas paralelas, con volumen de recolección compacto y carrera de elevación grande; La parte central es un mecanismo telescópico de pluma simple, que aumenta el rango operativo de la plataforma. Es aplicable a la disposición de exhibición de alto nivel del lugar, así como a la operación espacial en el taller con área o espacio estrecho; Está especialmente indicado para operaciones continuas a gran altura en terminales aeroportuarias, estaciones, muelles, centros comerciales, estadios, propiedades residenciales, fábricas, minas y talleres.
Producto Características:
(1) La gran fuerza de ascenso y la excelente fuerza de tracción permiten que la máquina se desplace por terrenos irregulares .
(2) La pluma telescópica está hecha de acero de aleación de 8 ángulos de alta resistencia. De esta manera, la deformación por soldadura del brazo telescópico se puede minimizar, de modo que el brazo telescópico puede ser duradero y tiene la mejor relación de rigidez y peso. El tamaño de caída de la pluma principal también se minimizado.
(3) Sistema operativo de control proporcional.
(4) El rango superior e inferior del brazo es de 150 grados.
(5) La plataforma puede girar 100 grados hidráulicamente de izquierda a derecha, con piso antideslizante de plataforma y vista de aterrizaje.
Parámetros técnicos:
Modelo |
GTQZ-10D |
GTQZ-12D |
GTQZ-14D |
Altura máxima de trabajo (m) |
12 |
14 |
dieciséis |
Altura máxima de elevación (m) |
10 |
12 |
14 |
Extensión horizontal máxima (m) |
5.8 |
6.5 |
7.88 |
Altura máxima de cruce (m) |
4.78 |
7.6 |
7.6 |
Capacidad de carga máxima (kg) |
200 |
230 |
230 |
Radio de giro mínimo (m) |
2.16 |
4.5 |
4.5 |
Tamaño de la plataforma (largo x ancho x alto)(m) |
1,1 × 0,65 × 1,13 |
1,53 × 0,76 × 1,13 |
1,53 × 0,76 × 1,13 |
Tamaño de la colección (largo x ancho x alto)(m) |
4,35×1,5×1,99 |
5,25 × 1,75 × 2,0 |
6,24 × 1,75 × 2,0 |
Distancia entre ejes (m) |
1,65 |
2 |
2 |
Barrido de cola (m) |
0 |
0 |
0 |
Capacidad del tanque de aceite hidráulico (L) |
40 |
70 |
70 |
Trepabilidad (%) |
0.25 |
0.3 |
0.3 |
Ángulo de rotación de la mesa giratoria (°) |
355 |
360 |
360 |
Ángulo de rotación de la plataforma (°) |
120 |
180 |
180 |
Distancia al suelo (m) |
0.15 |
0.2 |
0.2 |
Motor de accionamiento (kw) |
6,5×2 |
6,5×2 |
6,5×2 |
Velocidad de conducción (almacenada)(km/h) |
3 |
5 |
6.3 |
Velocidad de conducción (estado de elevación)(km/h) |
0.8 |
0.8 |
1.1 |
Tensión de mando (V) |
12 |
veinticuatro |
veinticuatro |
Batería (V/Ah) |
48/320 |
48/420 |
48/420 |
Cargador (V/A) |
48/40 |
48/50 |
48/50 |
Tamaño de la rueda motriz |
250-15 |
250-15 |
250-15 |
Peso operativo (kg) |
5200 |
6500 |
6780 |
Modelo |
GTQZ-16D |
GTQZ-18D |
GTQZ-20D |
Altura máxima de trabajo (m) |
18 |
20 |
Veintidós |
Altura máxima de elevación (m) |
dieciséis |
18 |
20 |
Extensión horizontal máxima (m) |
10 |
10.8 |
10.88 |
Altura máxima de cruce (m) |
7.6 |
8.5 |
8.5 |
Capacidad de carga máxima (kg) |
230 |
230 |
230 |
Radio de giro mínimo (m) |
4.5 |
4.5 |
4.5 |
Tamaño de la plataforma (largo x ancho x alto)(m) |
1,53 × 0,76 × 1,13 |
1,83 × 0,76 × 1,13 |
1,83 × 0,76 × 1,13 |
Tamaño de la colección (largo x ancho x alto)(m) |
7,9 × 2,28 × 2,0 |
8,1 × 2,48 × 2,38 |
8,1 × 2,48 × 2,38 |
Distancia entre ejes (m) |
2 |
2.6 |
2.6 |
Barrido de cola (m) |
0 |
0 |
0 |
Capacidad del tanque de aceite hidráulico (L) |
70 |
140 |
140 |
Trepabilidad (%) |
0.3 |
0.25 |
0.25 |
Ángulo de rotación de la mesa giratoria (°) |
360 |
360 |
360 |
Ángulo de rotación de la plataforma (°) |
180 |
160 |
160 |
Distancia al suelo (m) |
0.2 |
0.425 |
0.425 |
Motor de accionamiento (kw) |
6,5×2 |
6,5×2 |
6,5×2 |
Velocidad de conducción (almacenada)(km/h) |
5 |
5 |
5 |
Velocidad de conducción (estado de elevación)(km/h) |
0.8 |
1.1 |
1.1 |
Tensión de mando (V) |
veinticuatro |
veinticuatro |
veinticuatro |
Batería (V/Ah) |
48/420 |
48/420 |
48/420 |
Cargador (V/A) |
48/50 |
48/50 |
48/50 |
Tamaño de la rueda motriz |
250-15 |
250-15 |
250-15 |
Peso operativo (kg) |
7110 |
8550 |
9860 |
| Modelo | GTQZ-10D | GTQZ-12D | GTQZ-14D |
| Altura máxima de trabajo (m) | 12 | 14 | dieciséis |
| Altura máxima de elevación (m) | 10 | 12 | 14 |
| Extensión horizontal máxima (m) | 5.8 | 6.5 | 7.88 |
| Altura máxima de cruce (m) | 4.78 | 7.6 | 7.6 |
| Capacidad de carga máxima (kg) | 200 | 230 | 230 |
| Radio de giro mínimo (m) | 2.16 | 4.5 | 4.5 |
| Tamaño de la plataforma (largo x ancho x alto)(m) | 1,1 × 0,65 × 1,13 | 1,53 × 0,76 × 1,13 | 1,53 × 0,76 × 1,13 |
| Tamaño de la colección (largo x ancho x alto)(m) | 4,35×1,5×1,99 | 5,25 × 1,75 × 2,0 | 6,24 × 1,75 × 2,0 |
| Distancia entre ejes (m) | 1,65 | 2 | 2 |
| Barrido de cola (m) | 0 | 0 | 0 |
| Capacidad del tanque de aceite hidráulico (L) | 40 | 70 | 70 |
| Trepabilidad (%) | 0.25 | 0.3 | 0.3 |
| Ángulo de rotación de la mesa giratoria (°) | 355 | 360 | 360 |
| Ángulo de rotación de la plataforma (°) | 120 | 180 | 180 |
| Distancia al suelo (m) | 0.15 | 0.2 | 0.2 |
| Motor de accionamiento (kw) | 6,5×2 | 6,5×2 | 6,5×2 |
| Velocidad de conducción (almacenada)(km/h) | 3 | 5 | 6.3 |
| Velocidad de conducción (estado de elevación)(km/h) | 0.8 | 0.8 | 1.1 |
| Tensión de mando (V) | 12 | veinticuatro | veinticuatro |
| Batería (V/Ah) | 48/320 | 48/420 | 48/420 |
| Cargador (V/A) | 48/40 | 48/50 | 48/50 |
| Tamaño de la rueda motriz | 250-15 | 250-15 | 250-15 |
| Peso operativo (kg) | 5200 | 6500 | 6780 |
